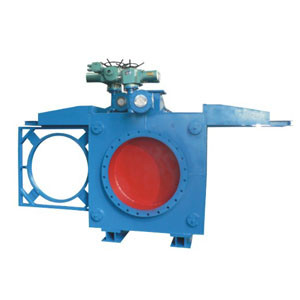

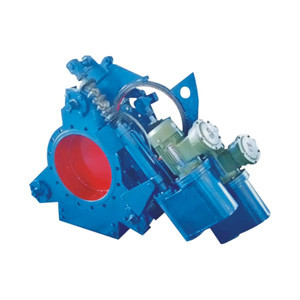

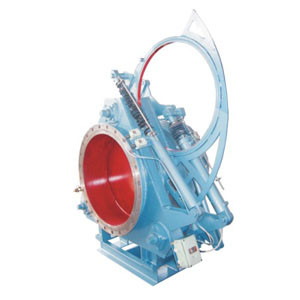

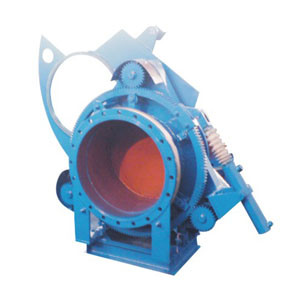

電動盲板閥

1.產品型號：F943X

2.產品規格：DN400-DN1800

3.公稱壓力： 0.05 0.1 0.15 0.25MPa

4.適用溫度：≤120℃，≤200℃ ≤300℃，≤450℃

5.適用介質：煤氣及有毒、有害、易燃氣體

二，產品用途：本系列眼鏡閥按GB6222《工業企業煤氣安全規程》的有關標準同時消化吸收國內外先進技術基礎上,自行研制開發的

新一代產品。廣泛適用于工礦企業、環境保護等行業的煤氣、有毒氣體介質管道中，作為可靠的切斷裝置。

三，結構特點 ：

1、本閥由左右閥體、扇形閥板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置等部件組成；

2、閥體采用三點式鎖緊扇形閥板結構；

3、密封部位采用不銹鋼與橡膠密封圈，密封性能可靠，從而增加密封圈的使用壽命，密封圈設在閥板上，便于維護時更換密封圈。

4、電動操作、工作平穩、啟閉靈活、動作可靠；

5、夾緊動作采用絲桿螺母副進行夾緊，自鎖性好；

6、電動眼鏡閥設有不銹剛波紋管，具有伸縮性強、使用壽命長等到優點。

四，安裝及使用權說明 ;

1、本閥安裝完畢后，應做支架固定閥門底座，在動作時閥門受力于支架上；

2、首先啟動電動夾裝置把左右閥體位移使之閥體和閥板完全脫離，再開啟閥板電動驅動裝置開啟或關閉，隨后再起動電動夾裝置，

檢查左右閥體是否緊貼在閥板上及電動驅動裝置動作時限位開關是否動作；

五，電動眼鏡閥又名電動盲板閥，主要由左閥體、右閥體、閥桿、閘板、密封圈、電動推桿等零件組成，并由底座、支撐柱構成一個剛性結構體。密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設置閘板上，易于維護時更換密封圈，橡膠密封圈鑲鉗在閘板上。電動推桿盲板閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。

六，電動眼鏡閥結構特點：

1、本閥由閥門本體、驅動裝置，夾緊裝置等組成。

2、閥門本體采用三點式結構，結構緊湊、整體剛性好、重量好。

3、閥體、閥板密封副采用不銹鋼與橡膠組成的柔性密封副，密封可靠，密封圈采用氟橡膠，耐高溫，使用壽命長。

4、夾緊機構采用絲桿螺母式，夾緊、松開動作迅速，自鎖性好。

5、采用防爆型電機，無論在室內還是室外，均能保證閥門安全可靠運作。

6、本盲板閥可現場手動操作，也可遠距離順控。

7、本盲板閥也可單獨設計電氣控制箱操作控制裝置，本機出廠不配電氣控制箱，用戶如需另訂。

七，電動眼鏡閥工作原理：

1、由閥開啟到閥關閉：夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作逆時針轉動到位，閘板關閉到位（指示燈顯示），夾緊電機動作，帶動絲桿作順時針轉動，閥體夾緊到位（指示燈顯示）完成閥門由開啟到關閉的全過程。

2、閥門由關閉到開啟：

夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，

（ 指示燈顯示）完成閥門由關閉到開啟的全過程
