產品名稱
|
|
|
產品型號
|
|
|
公稱通徑
|
DN15-100
|
|
壓力范圍
|
1.6-6.4MP
|
|
閥體材質
|
不銹鋼（304L/R、316L/R）
|
『一片式內螺紋球閥』適用于各種輕重工業及樓宇管道。能恩品質，【球閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建、冶金閥門等領域。
球閥特點：（1）流體阻力小，全通徑的球閥基本沒有流阻。（2）結構簡單、體積小、重量輕。（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

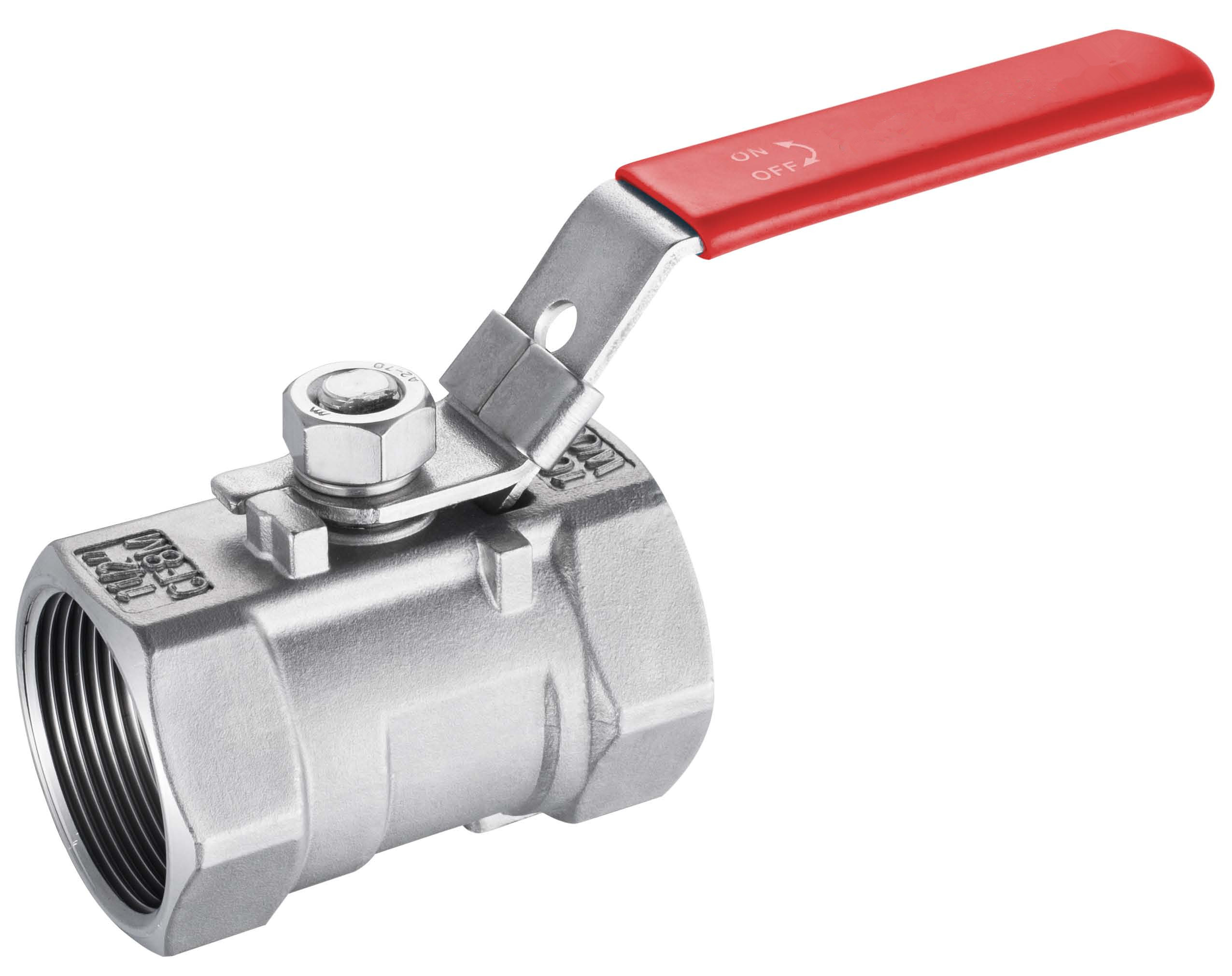

一片式內螺紋球閥概述：
Q11F片式球閥和法蘭閘閥是同屬一個類型的閥門，球體繞閥體中心線作旋轉來達到開啟或關閉的一種閥門。在管路中主要用來做切斷、分配和改變介質的流動方向。是近年來被廣泛采用的一種新型閥門，此閥一般水平安裝。
①一片式球閥技術參數：
②公稱壓力：1.6-6.4MPa
③適用穩定范圍：-20～232℃～350℃
④適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
⑤螺紋類型：G。NPT。BSPT。BSP。DI259/2999
主要零部件材料：
|
零件名稱 |
材質 |
|
密封圈 |
聚四氟乙烯PTFE |
|
球體 |
不銹鋼SS316 |
|
密封墊 |
聚四氟乙烯PTFE |
|
閥蓋 |
不銹鋼SS316 |
|
閥體 |
不銹鋼CF8M |
|
閥桿 |
不銹鋼SS316 |
|
止推墊圈 |
聚四氟乙烯PTFE |
|
填料 |
聚四氟乙烯PTFE |
|
填料壓蓋螺母 |
不銹鋼SS304 |
|
墊圈 |
不銹鋼SS304 |
|
閥桿螺母 |
不銹鋼SS304 |
|
手柄套 |
塑料PLASTIC |
|
手柄 |
不銹鋼SS304 |

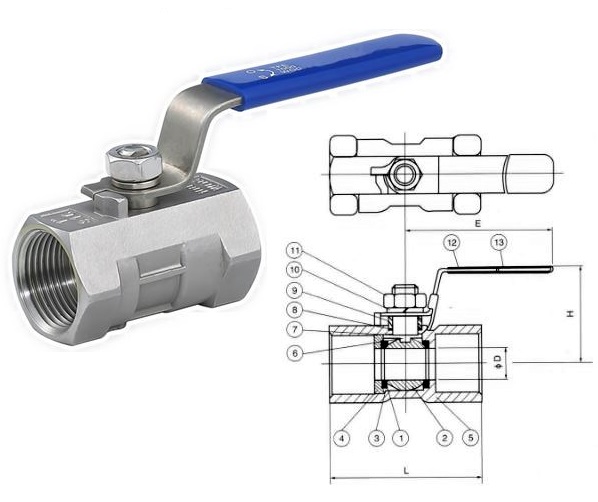

主要外形連接尺寸：
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
|
L |
40 |
45 |
56.5 |
60 |
72 |
78 |
85 |
100 |
|
H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
|
E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
我公司球閥制造標準依照：①《通用閥門法蘭和對焊連接鋼制球閥》GB/T12237-89 ②《鐵制和銅制球閥》GB/T 15185-1994 ③《鋼制閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
